Detalhes do Projeto

PONTE SOBRE O CANAL DA BARRA
LINHA 4 – METRÔ DO RIO DE JANEIRO

Cliente: CCRB4 – Consórcio Construtor Rio Barra
Localização: Barra da Tijuca – Rio de Janeiro – Brasil
Prazo de Execução:  8 Meses

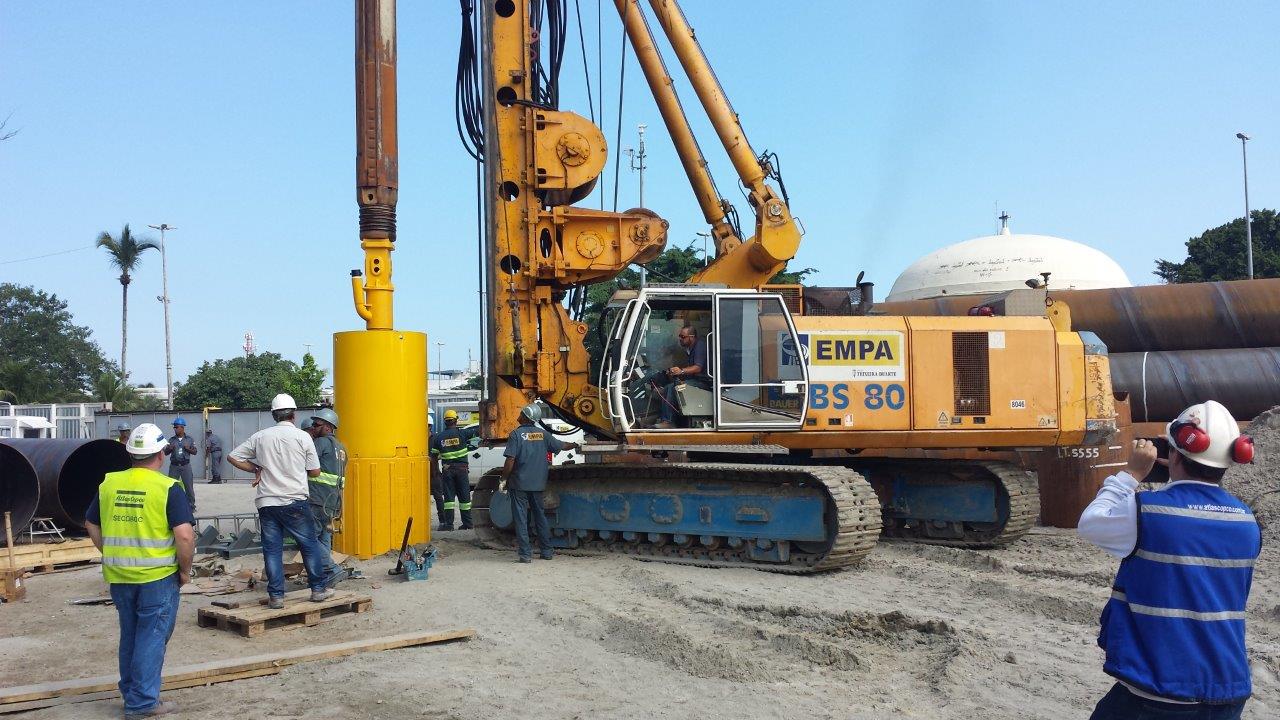

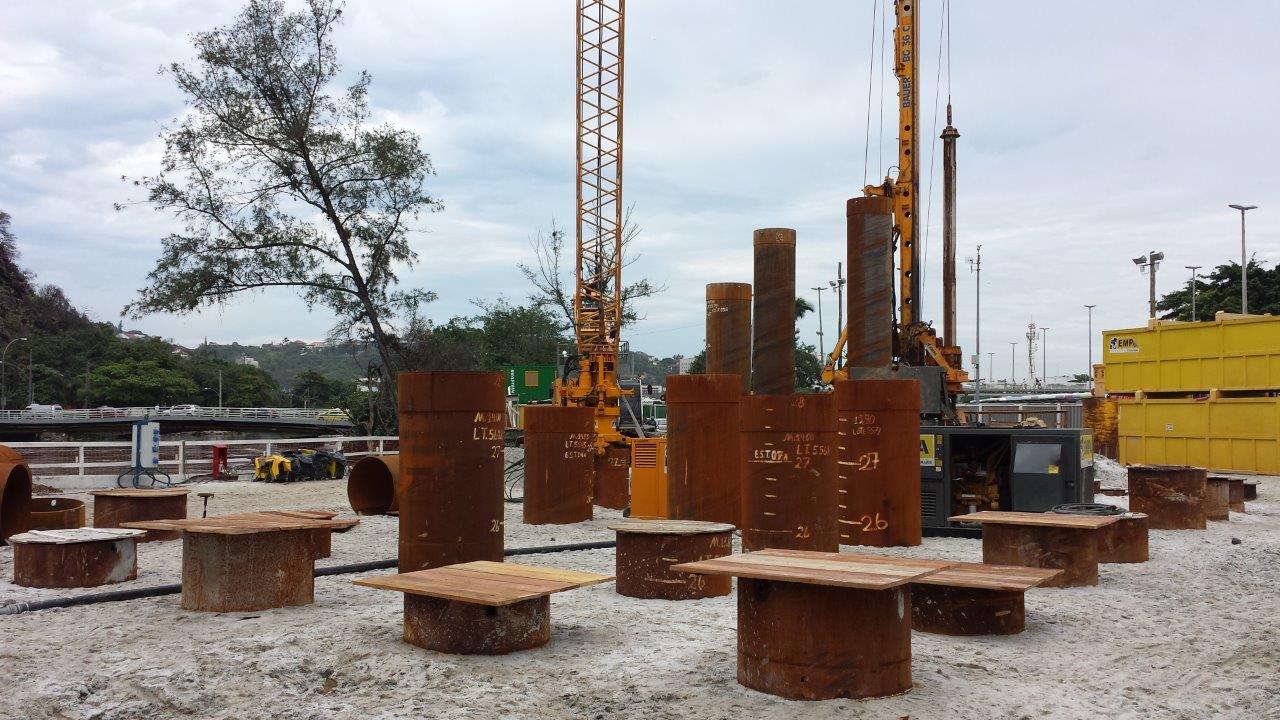

Execução dass estacas escavadas com pino em rocha para a fundação da Ponte. Estas estacas foram executadas com recurso à vibrocavação de camisas meálicas perdidas no trecho em solo e execução do pino em rocha com “Multihammer”:
– 46 Estacas de 1400 mm com pino em rocha (Gnaisse) de 5 m – 1.400 m;
– 9 Estacas de 1000 mm com pino em rocha (Gnaisse) de 5 m – 100 m;
– 6 Estacas de 800 mm com pino em rocha (Gnaisse) de 3 m – 250 m.

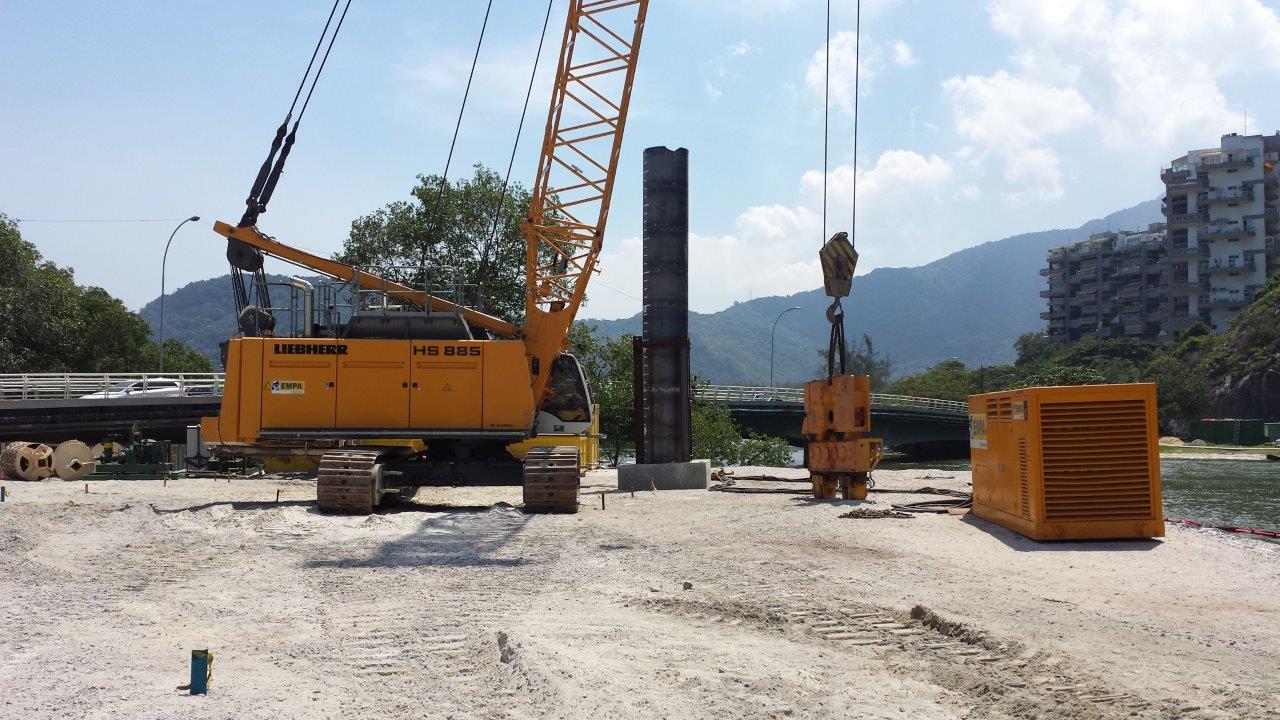

Cravação de estacas metálicas provisórias para apoio do cimbramento do tabuleiro da ponte:
– 46 Estacas metálicas de 800 mm – 380 m.

Tratamento de solo com Jet-Grouting:
– Colunas de JG de 1000 mm – 2.000 m
