Detalhes do Projeto

LAGOA DA PORTELA

Cliente: IGA – Investimentos e Gestão da Água, S.A.
Localização: Santo António da Serra – Machico – Madeira – Portugal
Ano de Conclusão: 2012

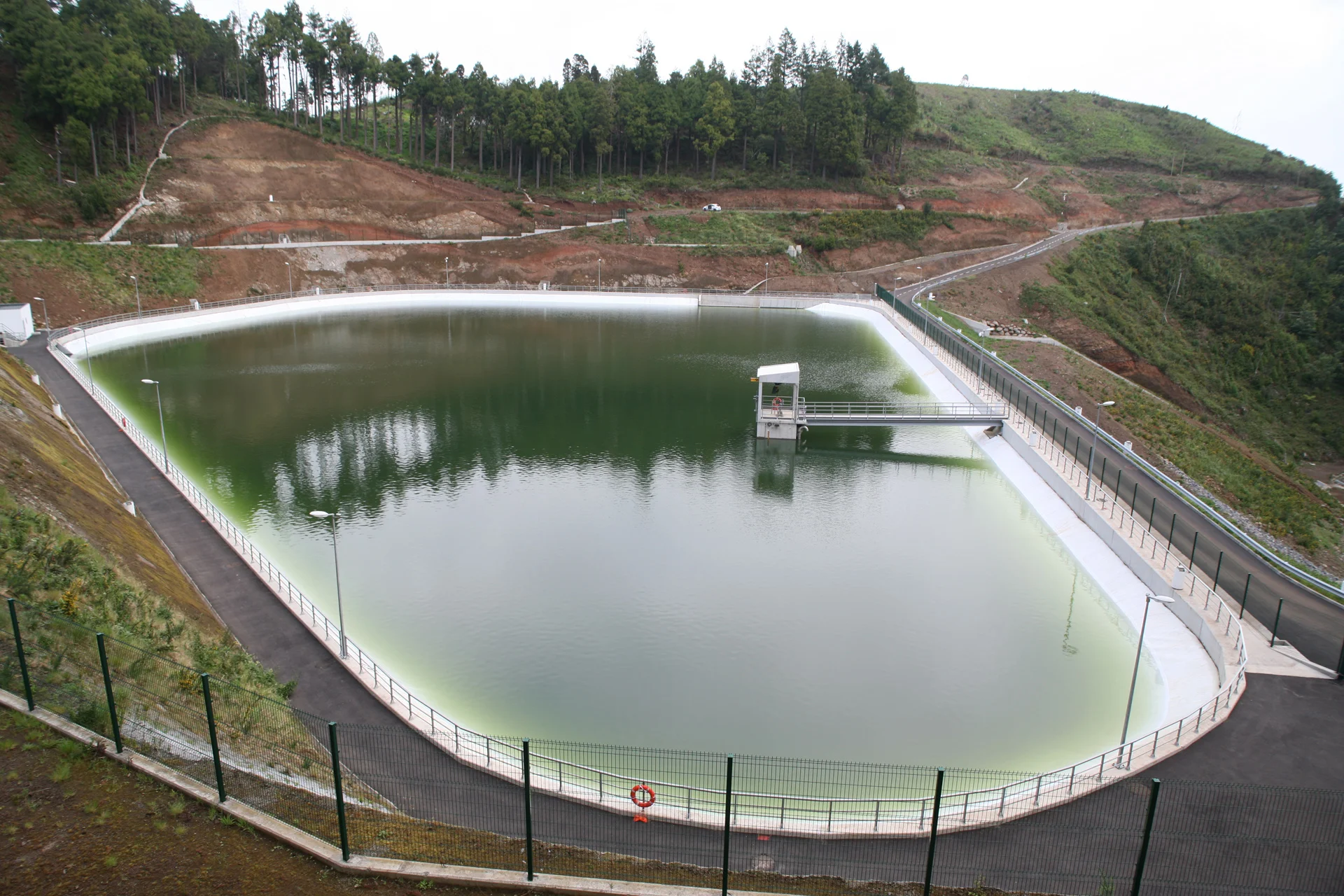

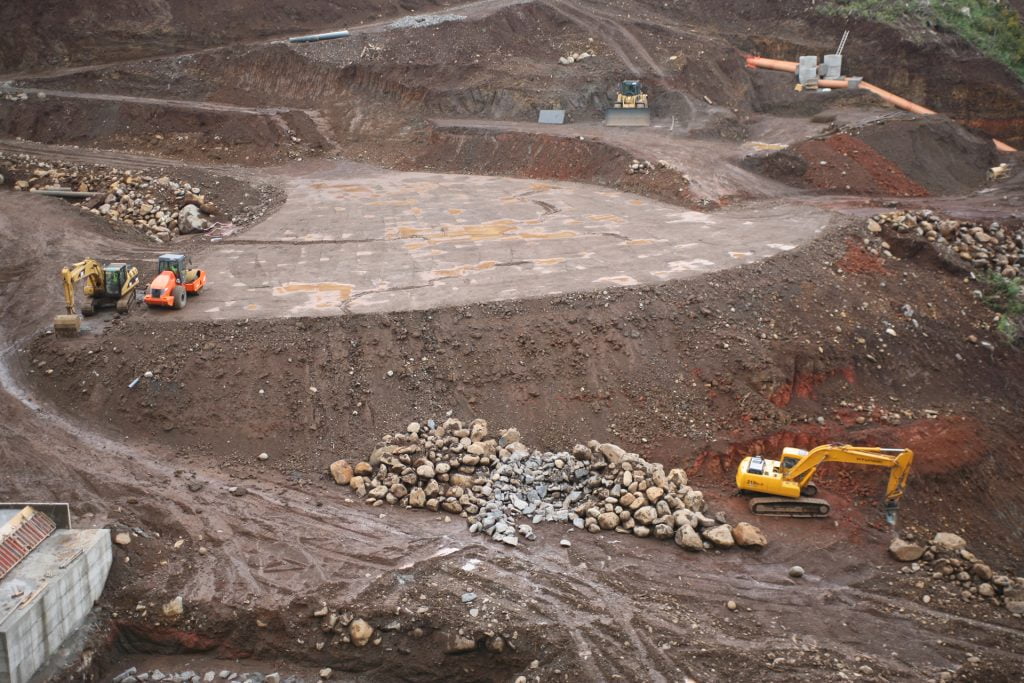

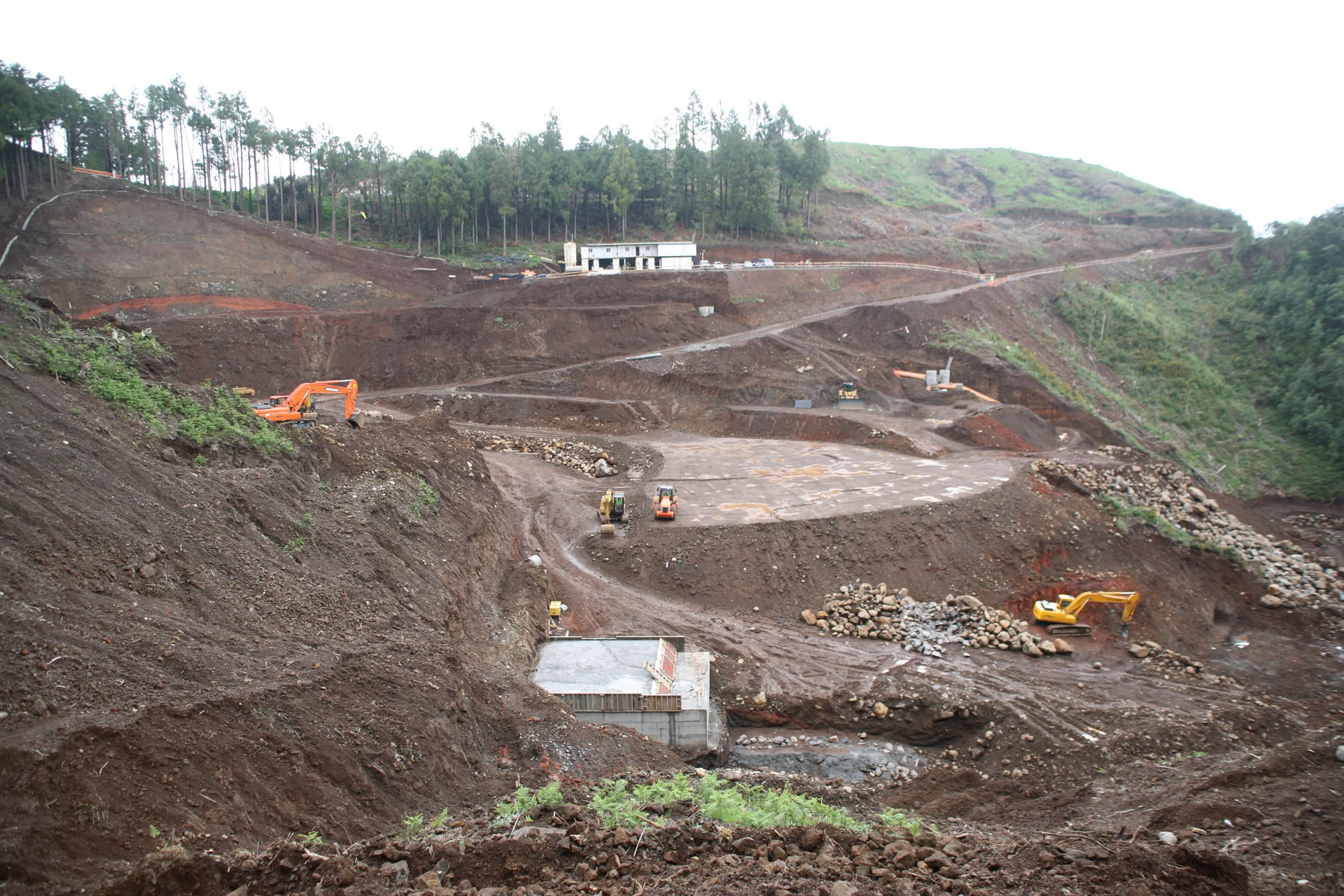

Esta empreitada caracterizou-se pela construção da Lagoa da Portela, e incluiu as seguintes atividades:

– Barragem de aterro com 19,5 m de altura máxima acima do talvegue do curso de água a jusante (22 m acima da cota mais baixa da fundação);
– Barragem de perfil em terra homogénea, com 70.000 m3 de volume, com paramentos inclinados a 1V:1,5H e coroamento, implantado à cota 740,0 com 6 m de largura e cerca de 140 m de desenvolvimento;

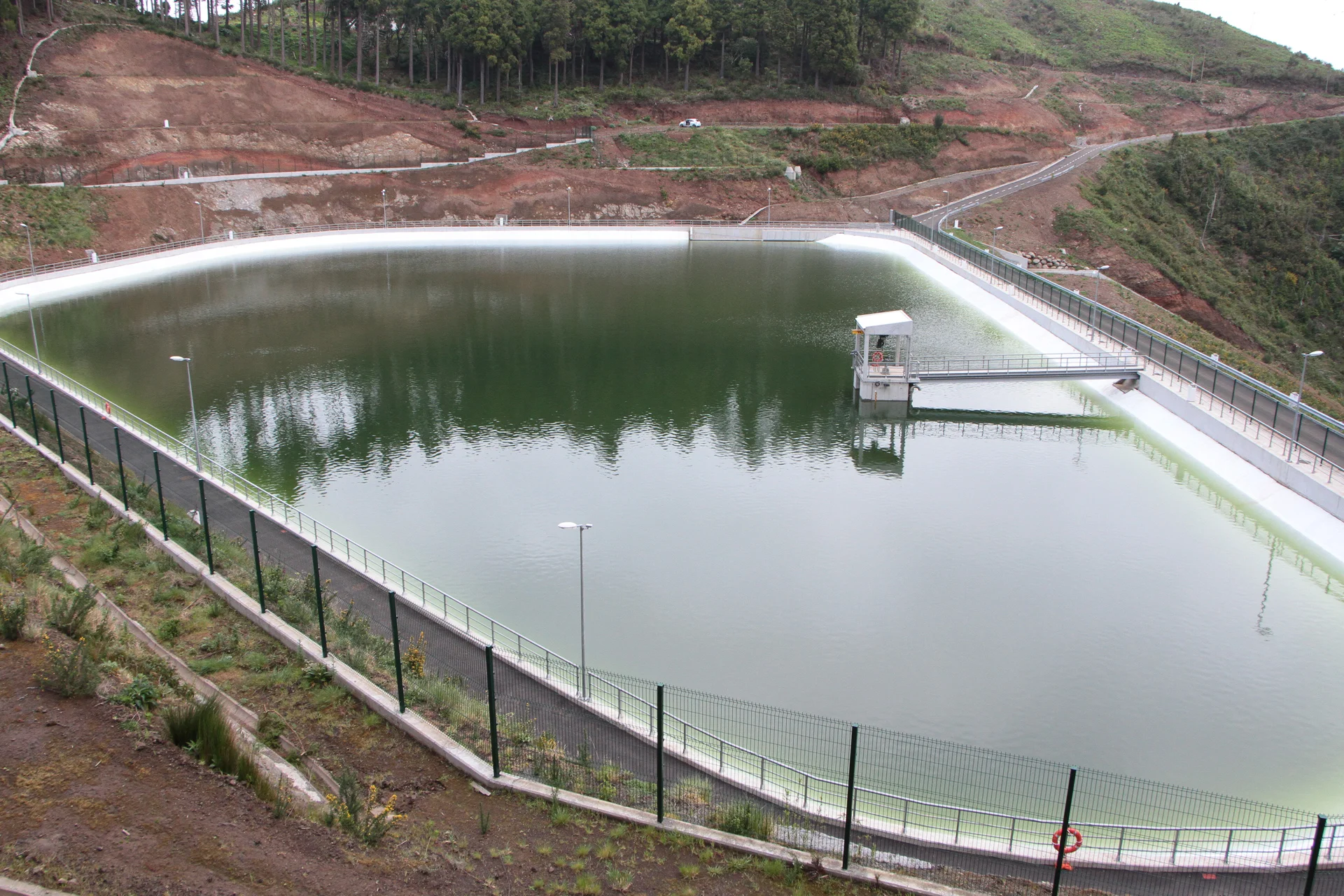

– Capacidade total de armazenamento de água de 87.800 m3, entre o fundo (à cota 728) e o nível de pleno armazenamento (NPA=738,5);

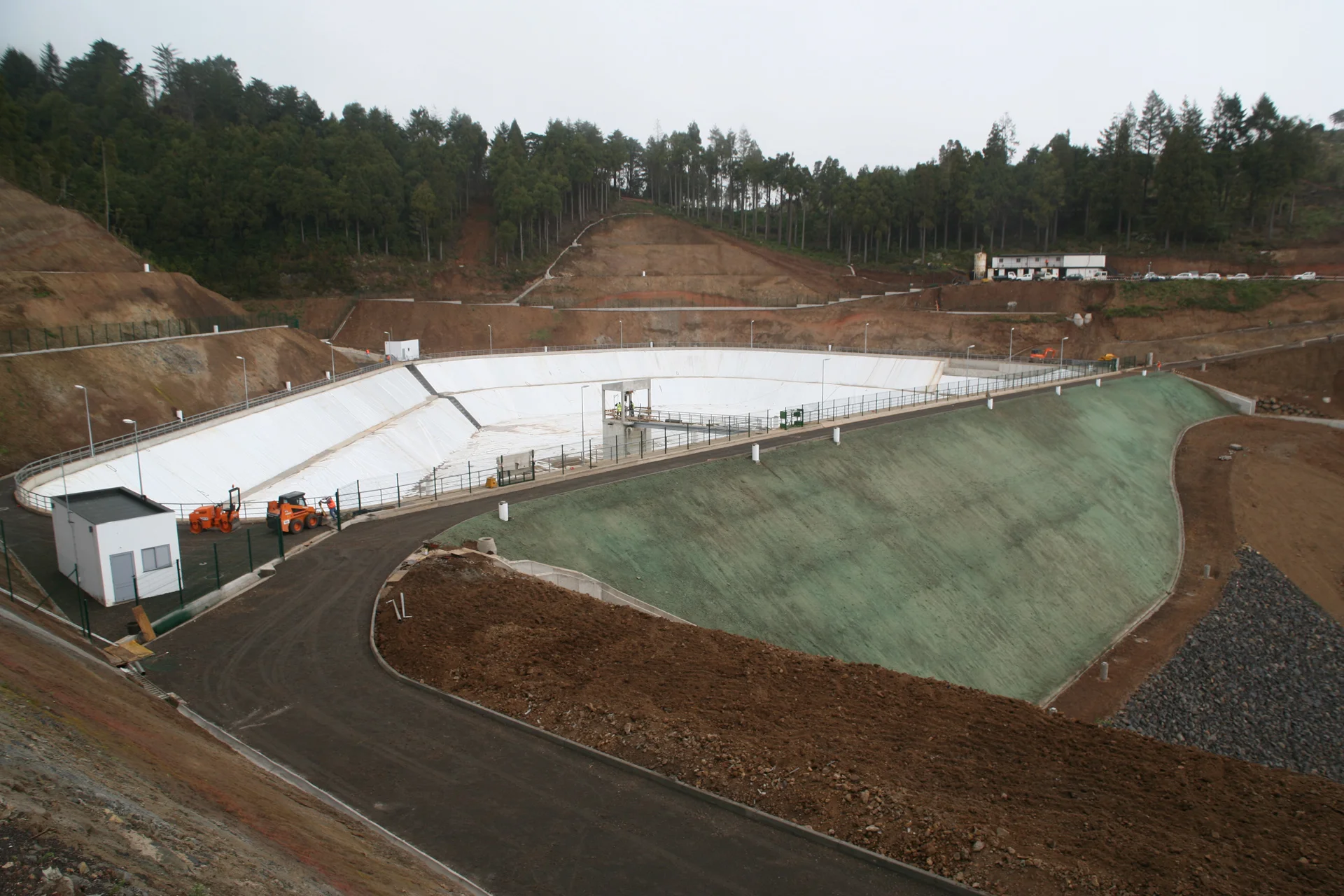

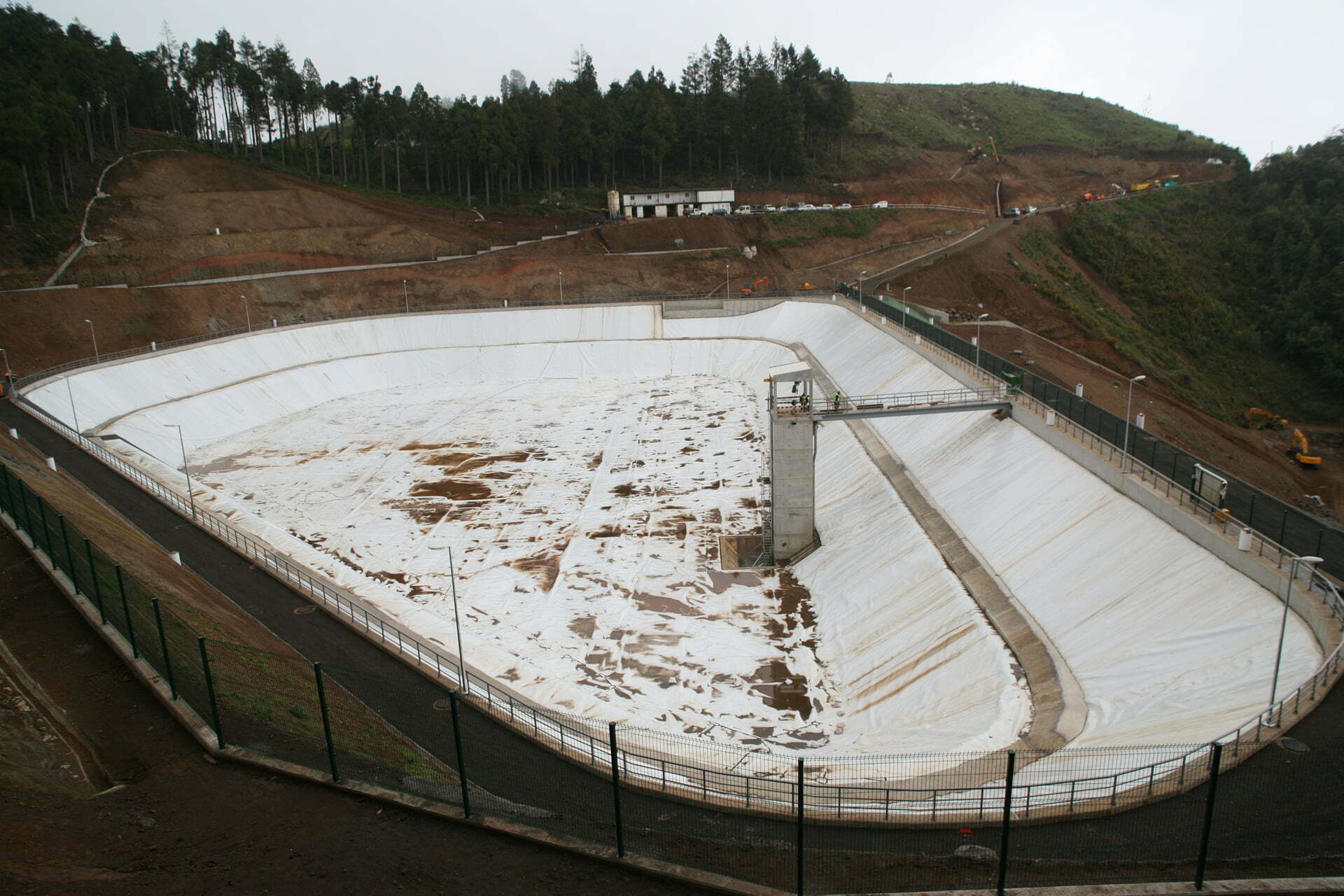

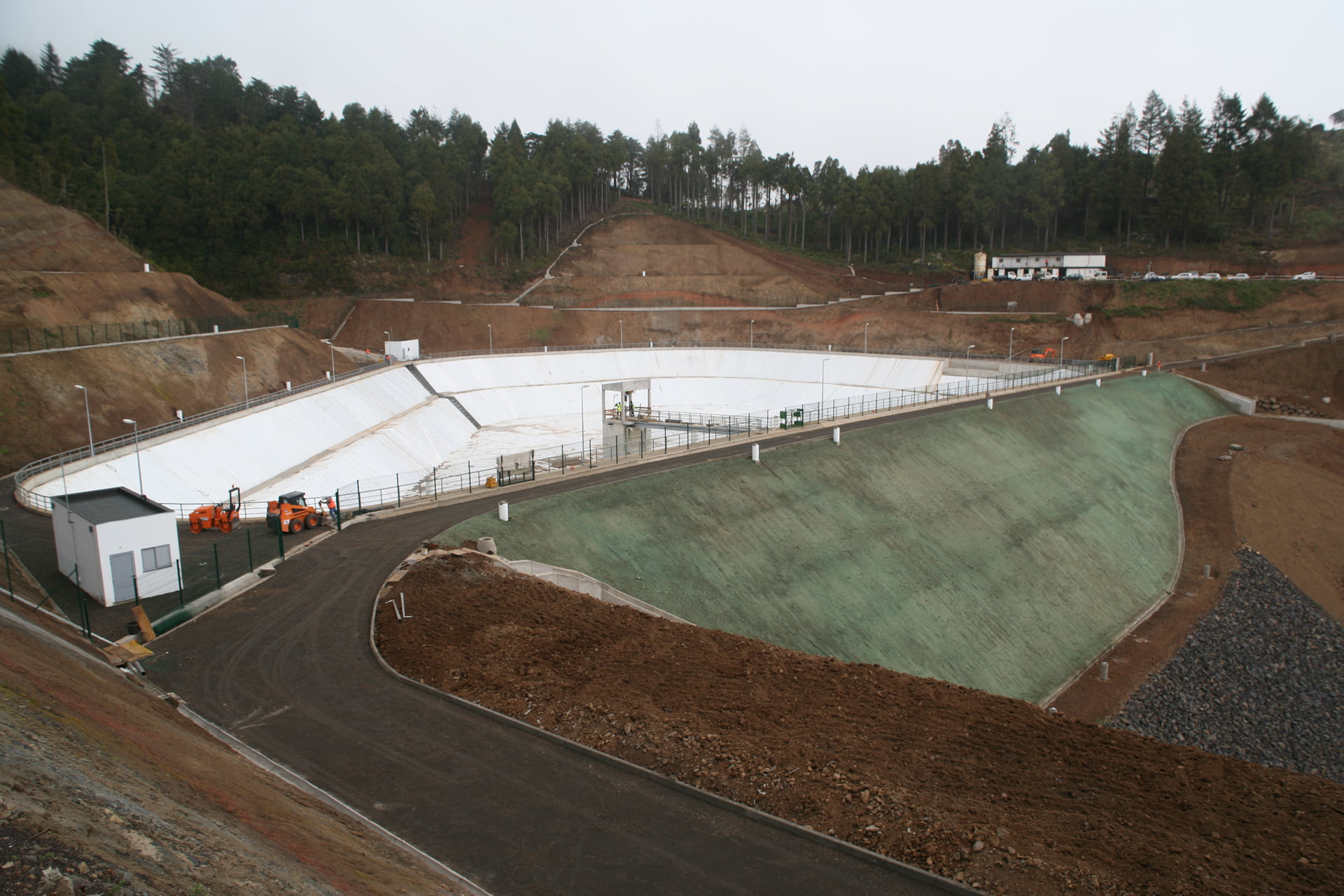

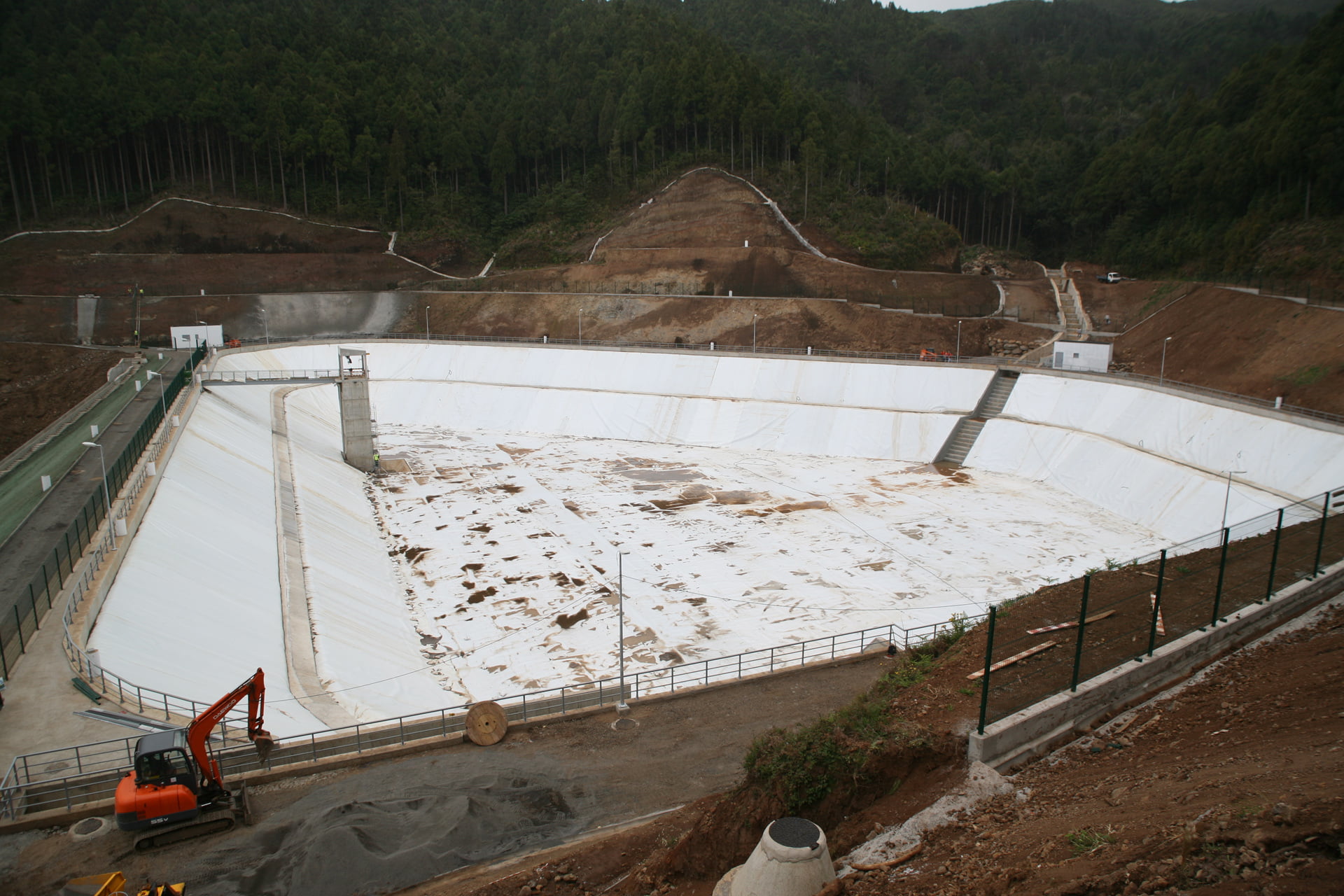

– Sistema de impermeabilização da lagoa constituído por uma geomembrana (tela de PEAD), cobrindo todas as superfícies do reservatório, com dois níveis de ancoragem |na banqueta intermédia e ao longo do coroamento e berma à cota 740).
– Sistema de drenagem interna, sob a tela, concebido em 5 sectores independentes;
– Sistema de adução/derivação de água da levada para a barragem, localizada junto à Levada da Serra do Faial, constituído por tubagem PEAD DN355, enterrada em vala, em que nas extremidades encontram-se duas câmaras de manobra e controlo: a câmara de derivação (dotada de comportas de seccionamento e grelha mecânica de limpeza automática) e a caixa de entrega (medição de caudal, válvulas de operação e controlo e picagem para rede de águas de serviço);
– Instalação de infraestruturas e/ou sistema de acordo com o estipulado no RSB (Regulamento de Segurança de Barragens) – Sistema de Aviso e Alerta

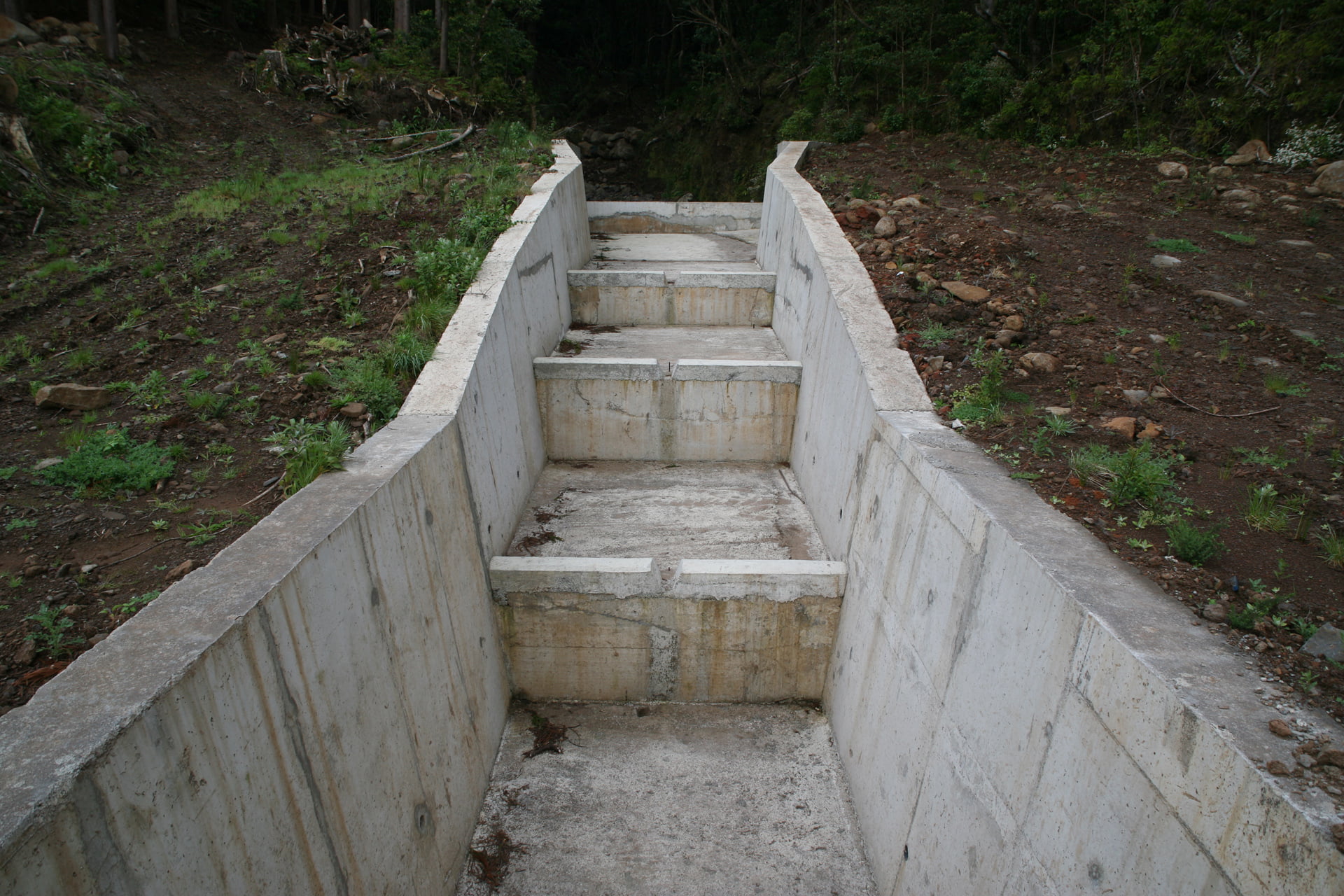

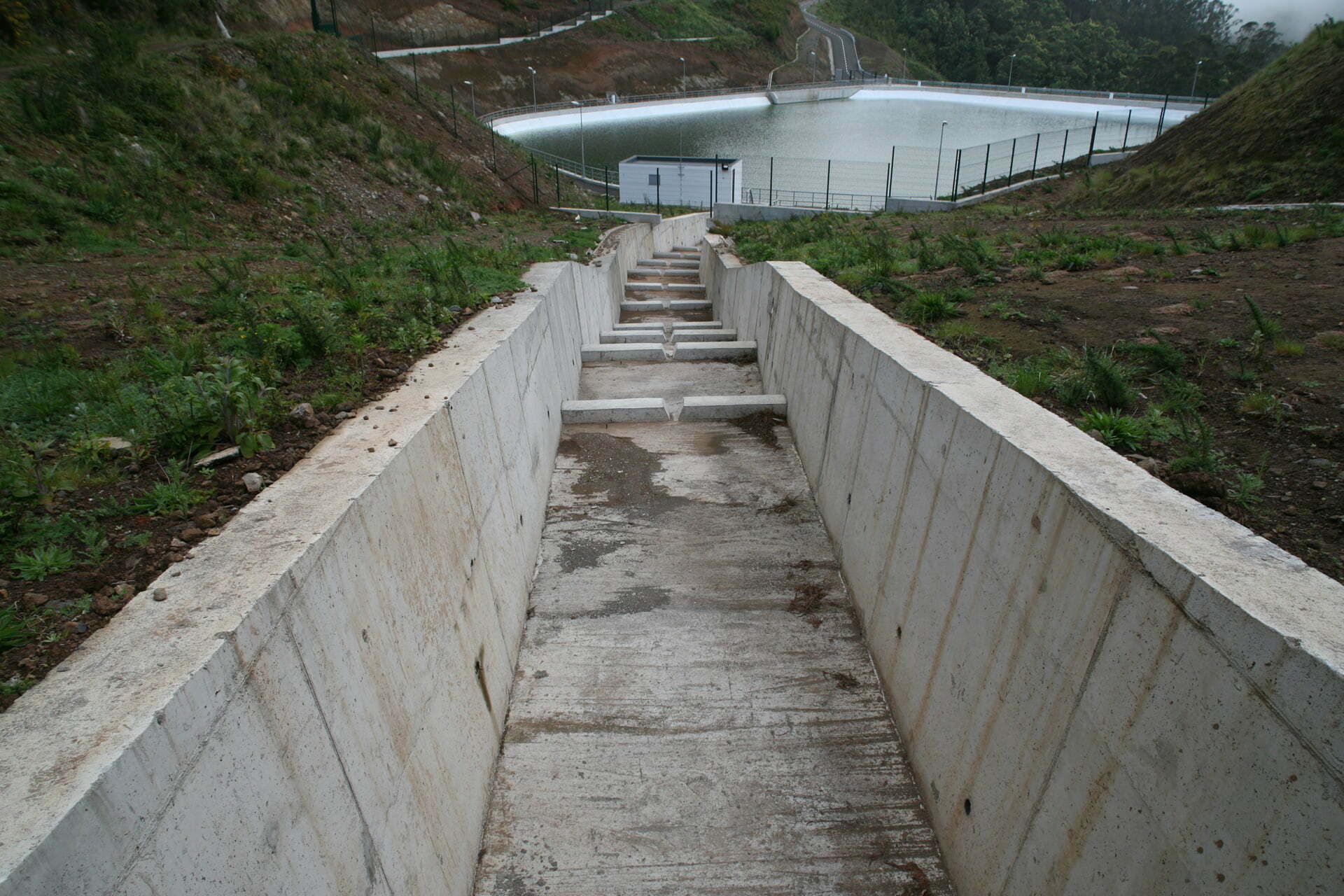

– Descarregador de cheias, na margem esquerda;

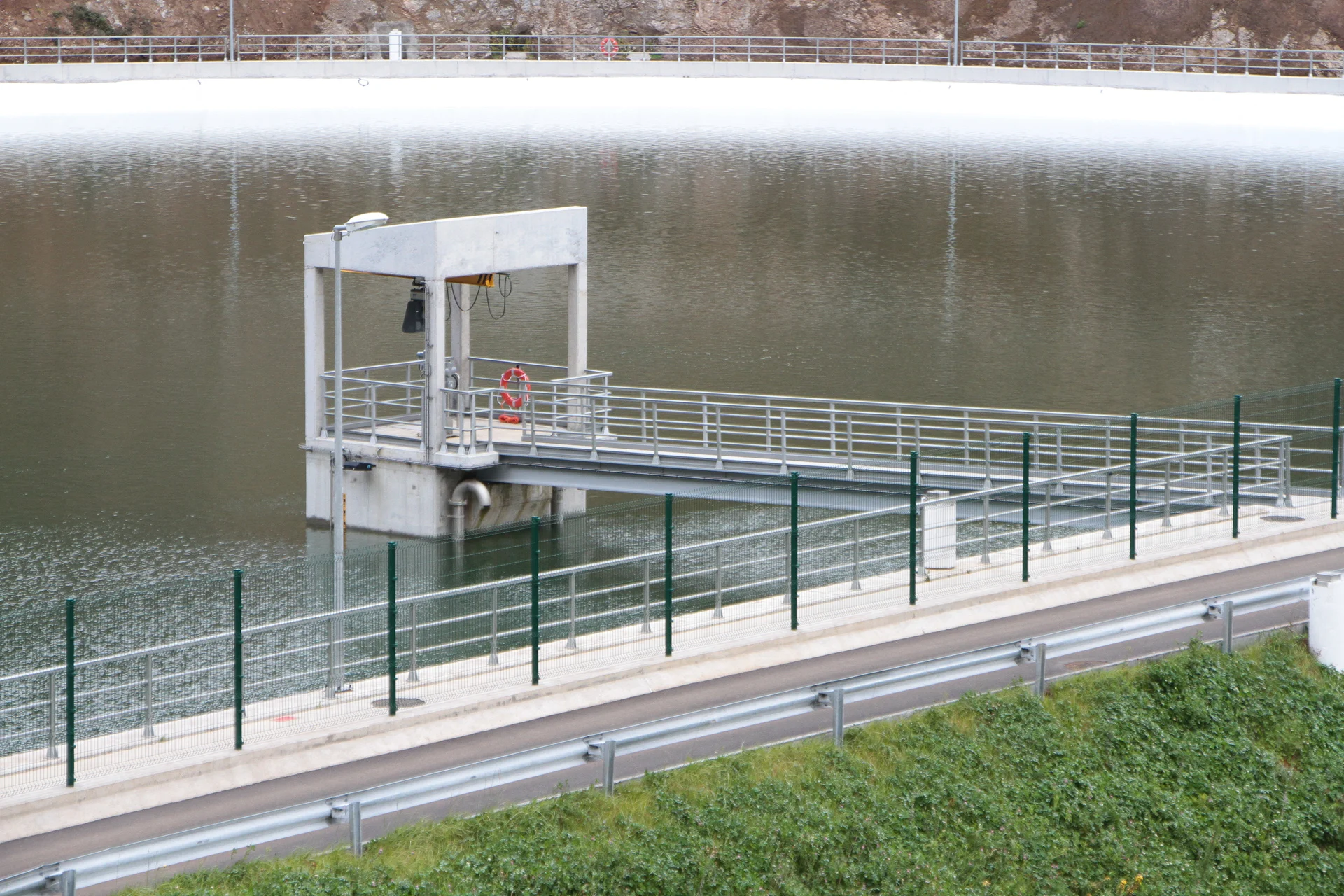

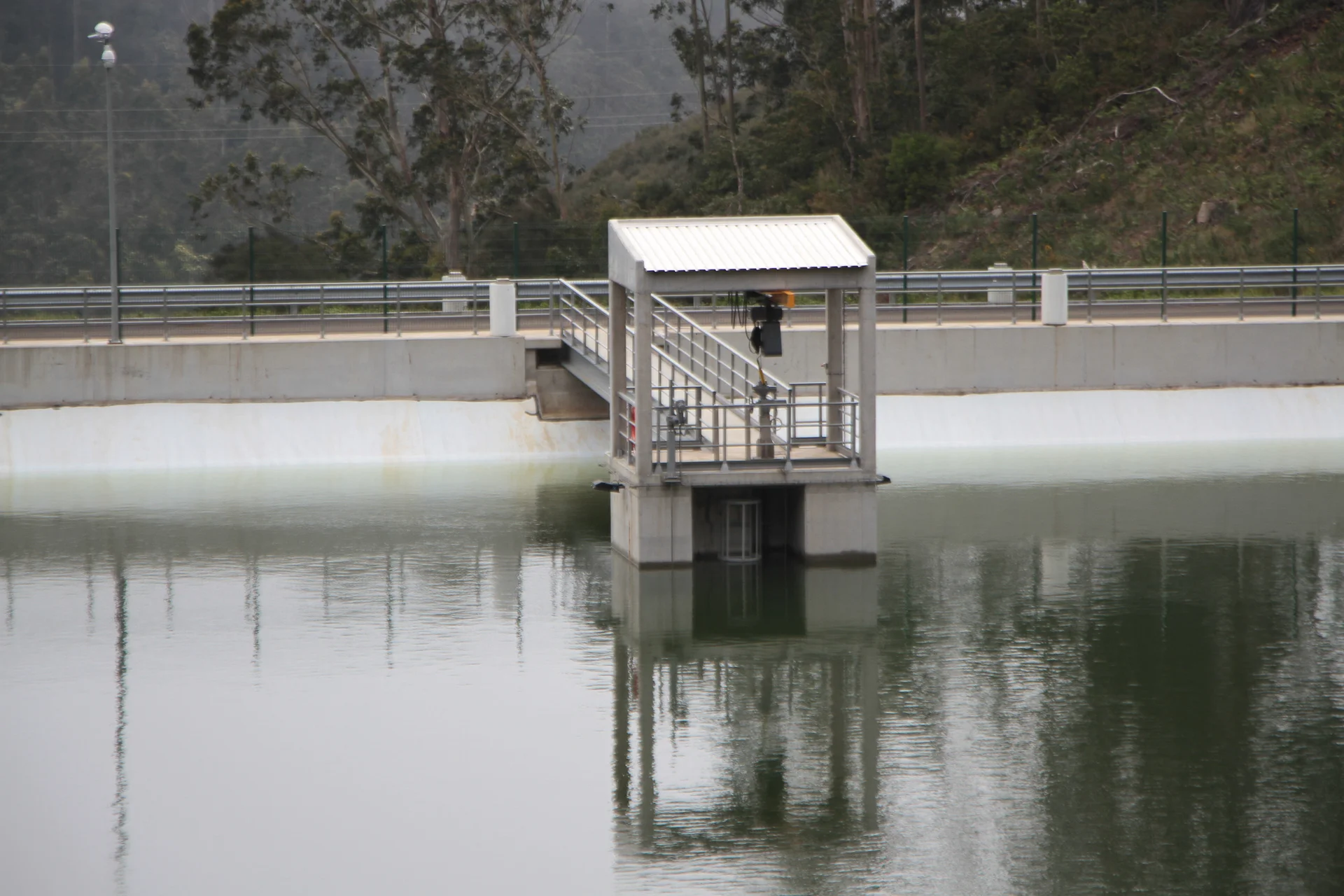

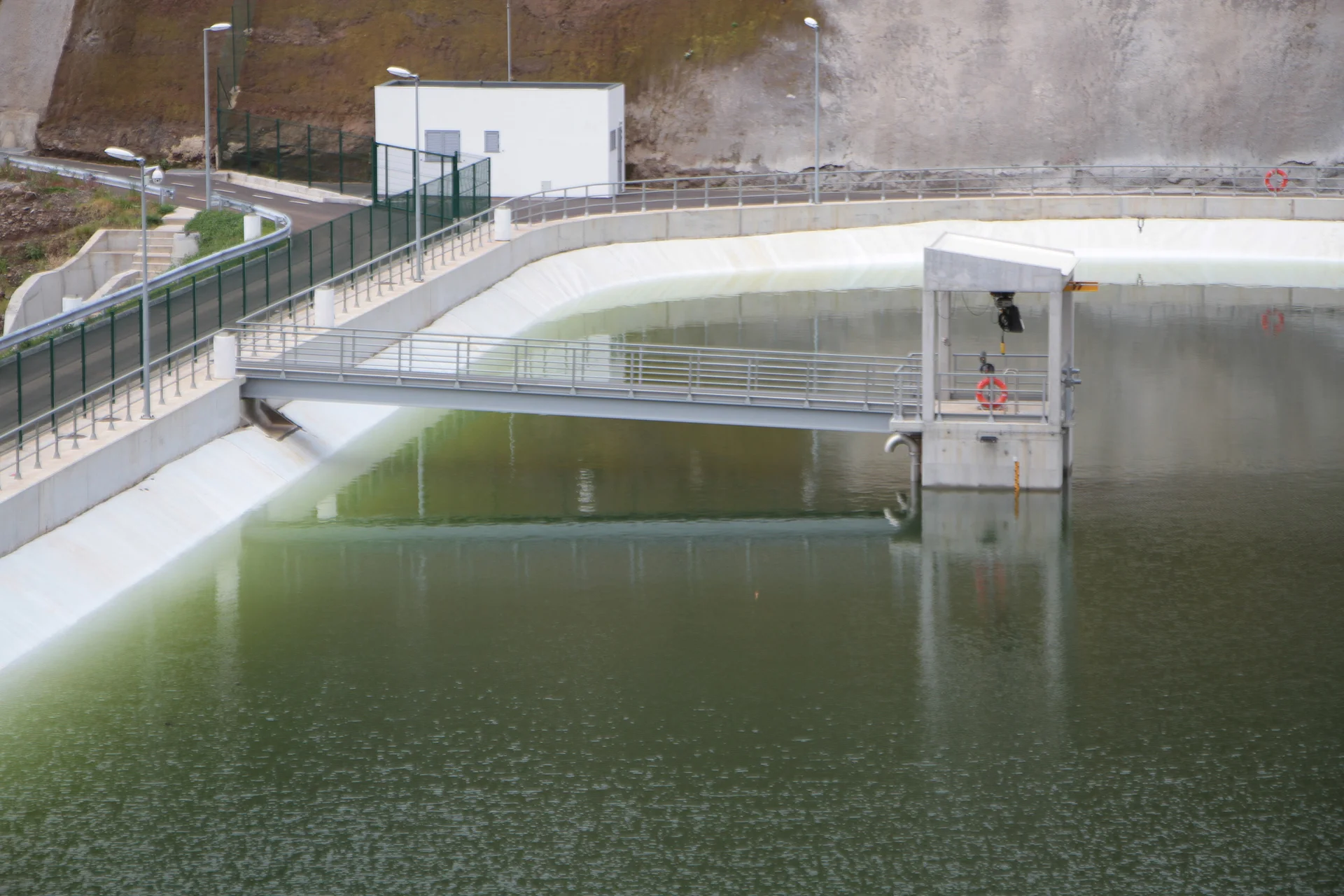

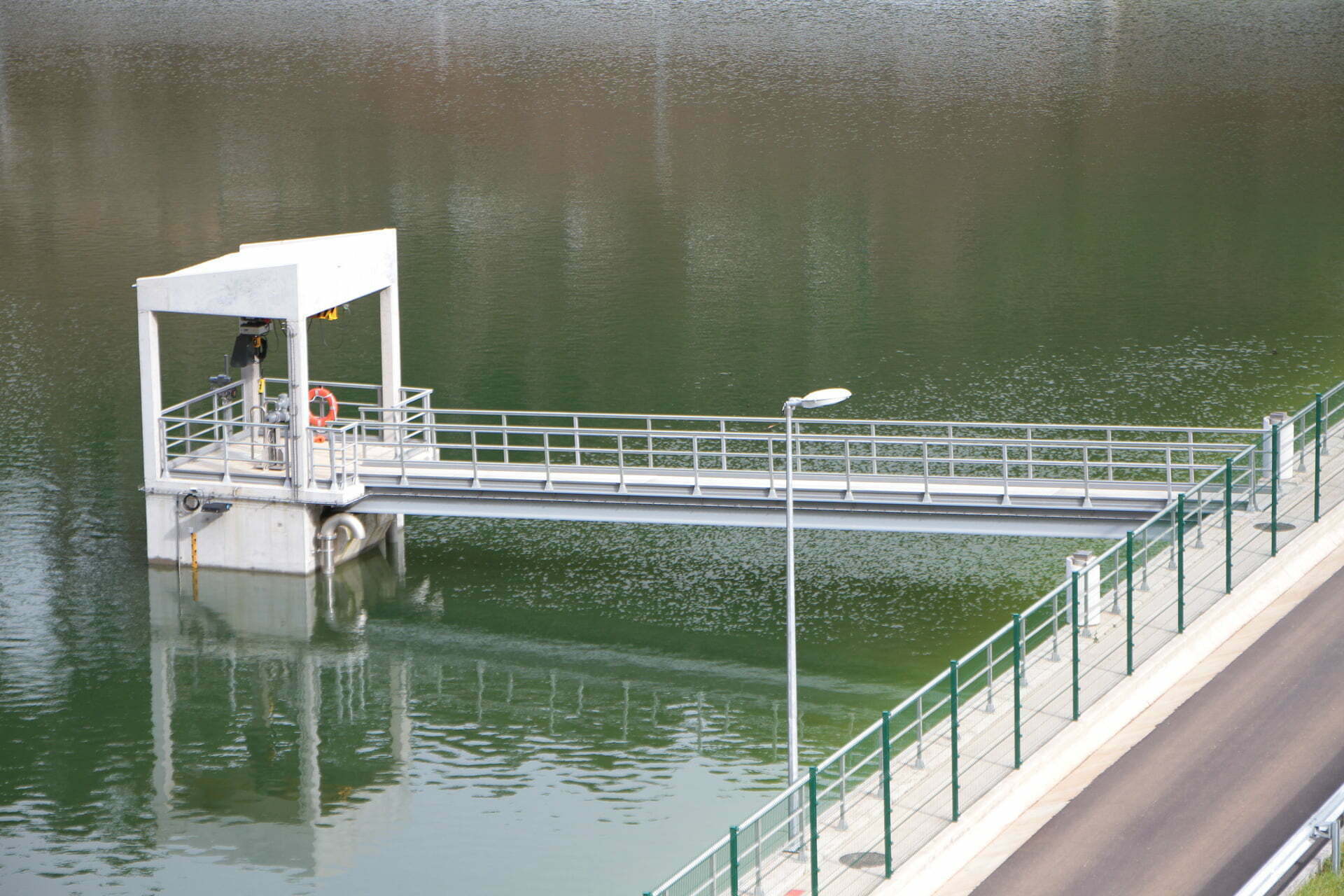

– Circuito da descarga de fundo em conduta em aço DN700, sob a zona central da barragem, dotado de comporta mural a montante (de acionamento manual e motorizado) e válvula de seccionamento motorizada, a jusante;

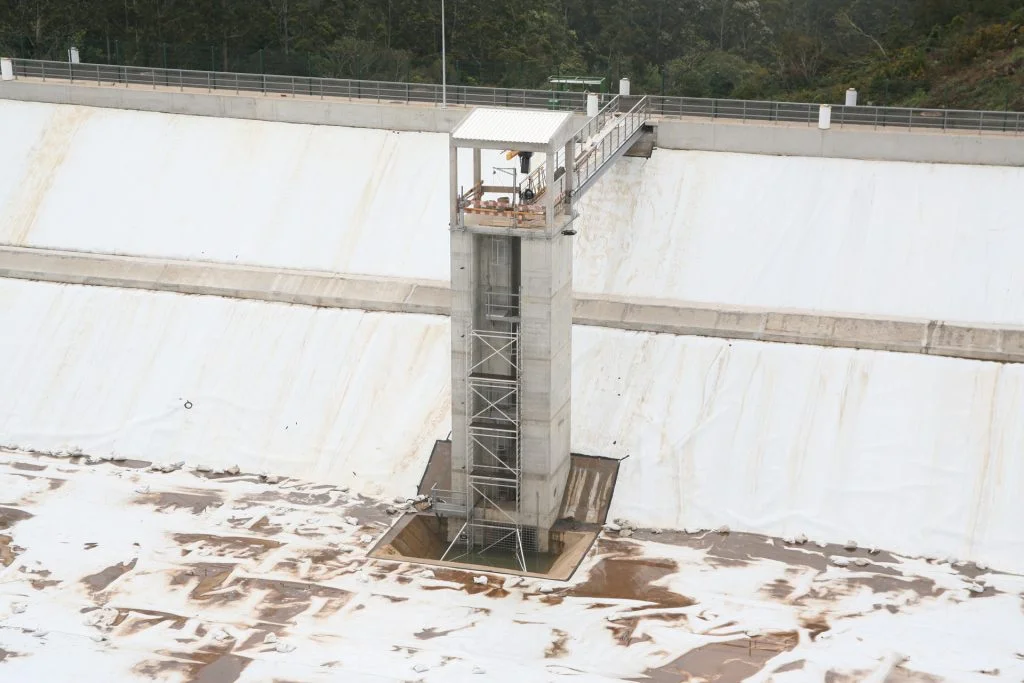

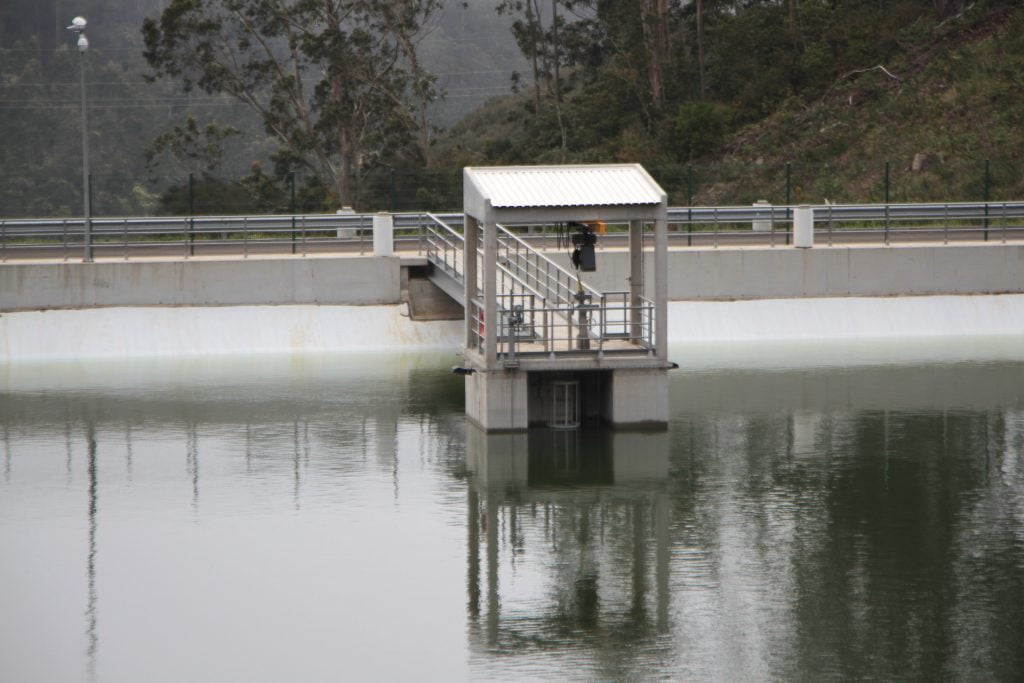

– Circuito da tomada de água em tubagem DN300 em aço, sob o corpo da barragem, com a câmara do equipamento de controlo (válvula de seccionamento e medidor de caudal) no pé da barragem.
– Circuito de restituição constituído por conduta PEAD DN450 (em vala enterrada), a jusante da câmara do circuito de tomada de água;
– Sistema de observação e inspeção do corpo da barragem e de controlo de exploração da albufeira;

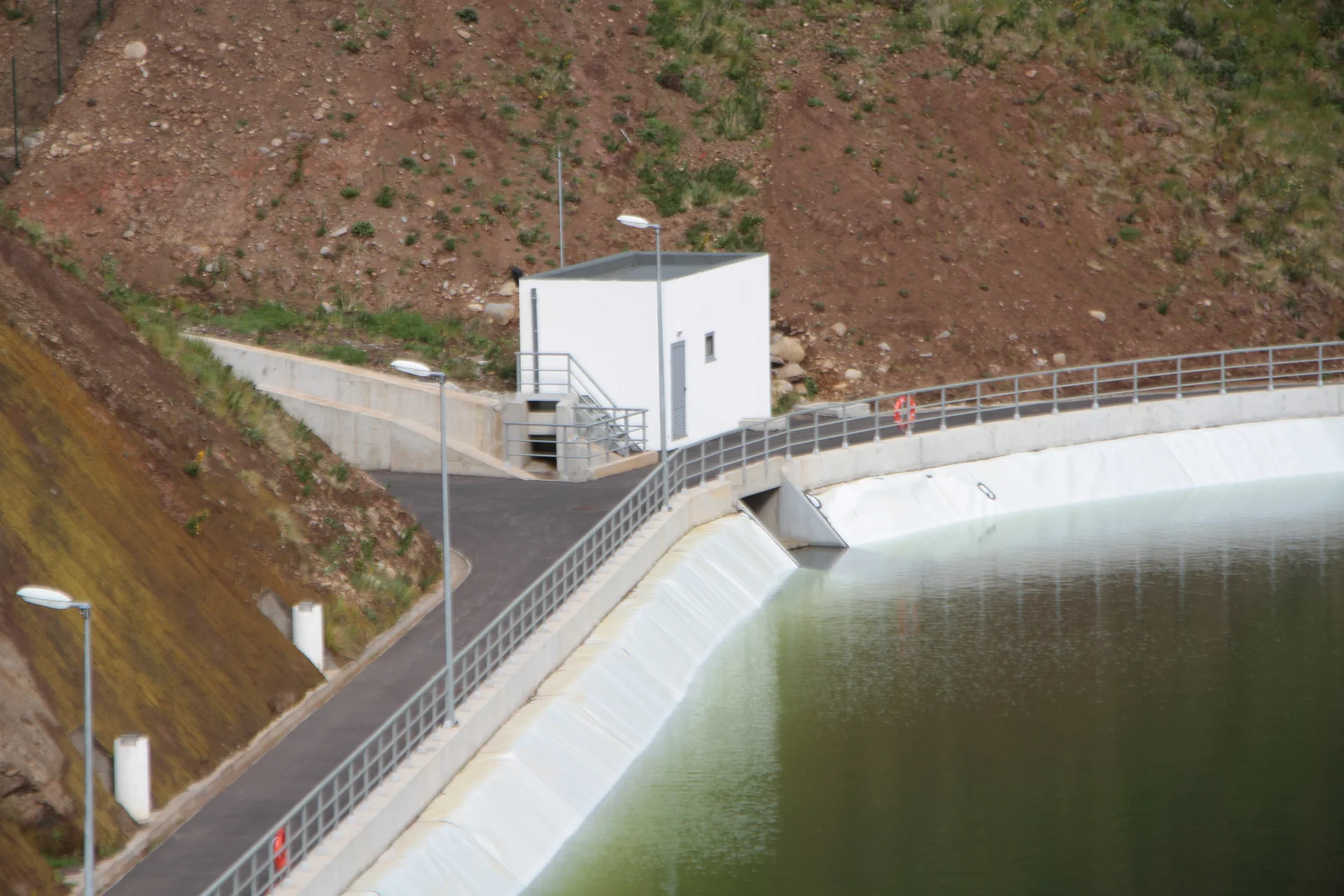

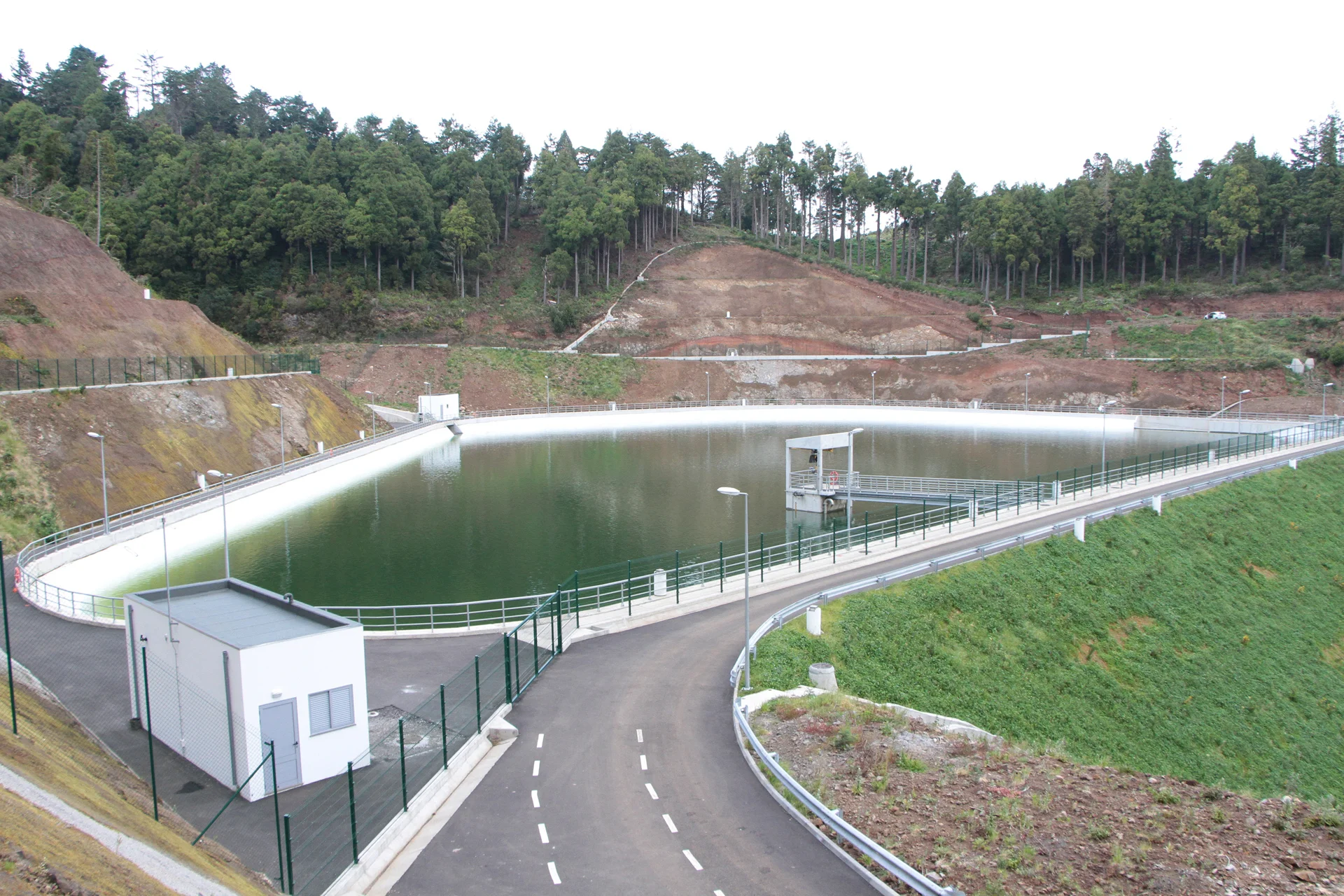

– Posto de observação e controlo (POC) implantado à cota 740,0 (coincidente com a cota do coroamento), em zona adjacente ao encontro da margem direita.

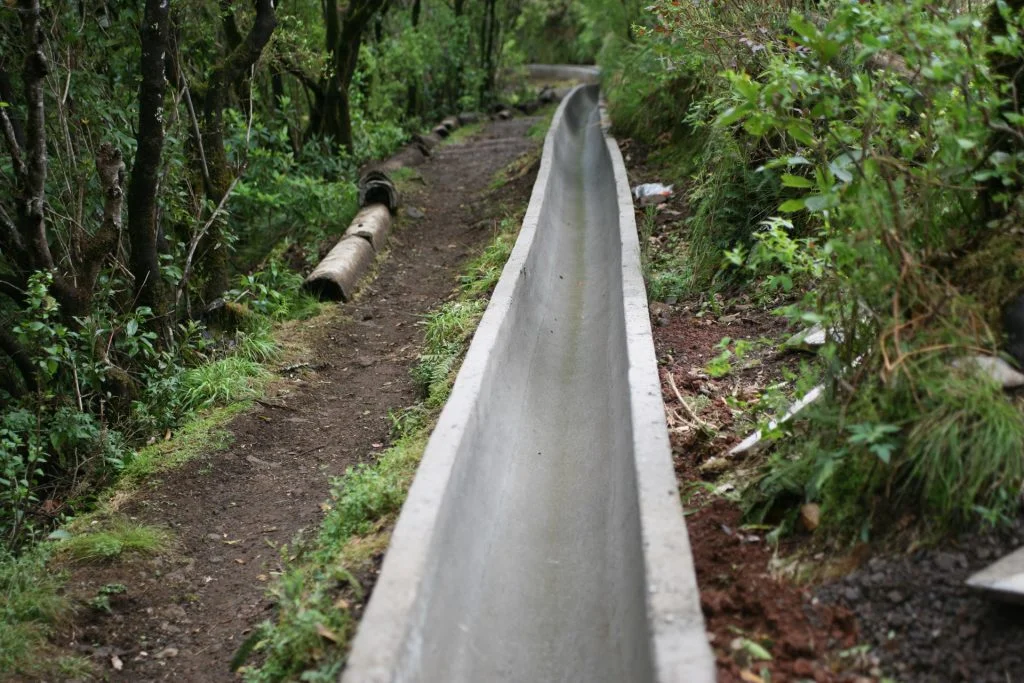

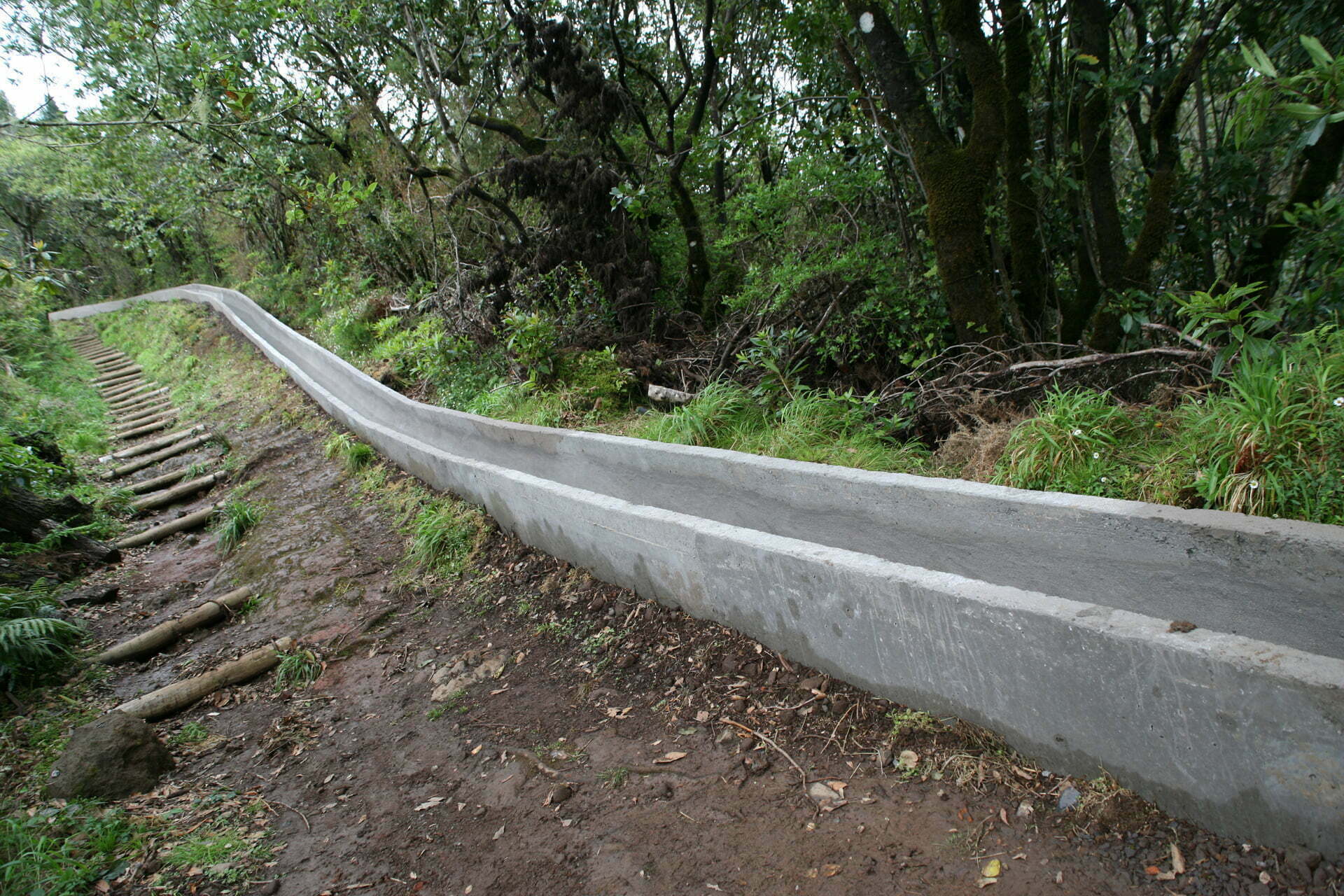

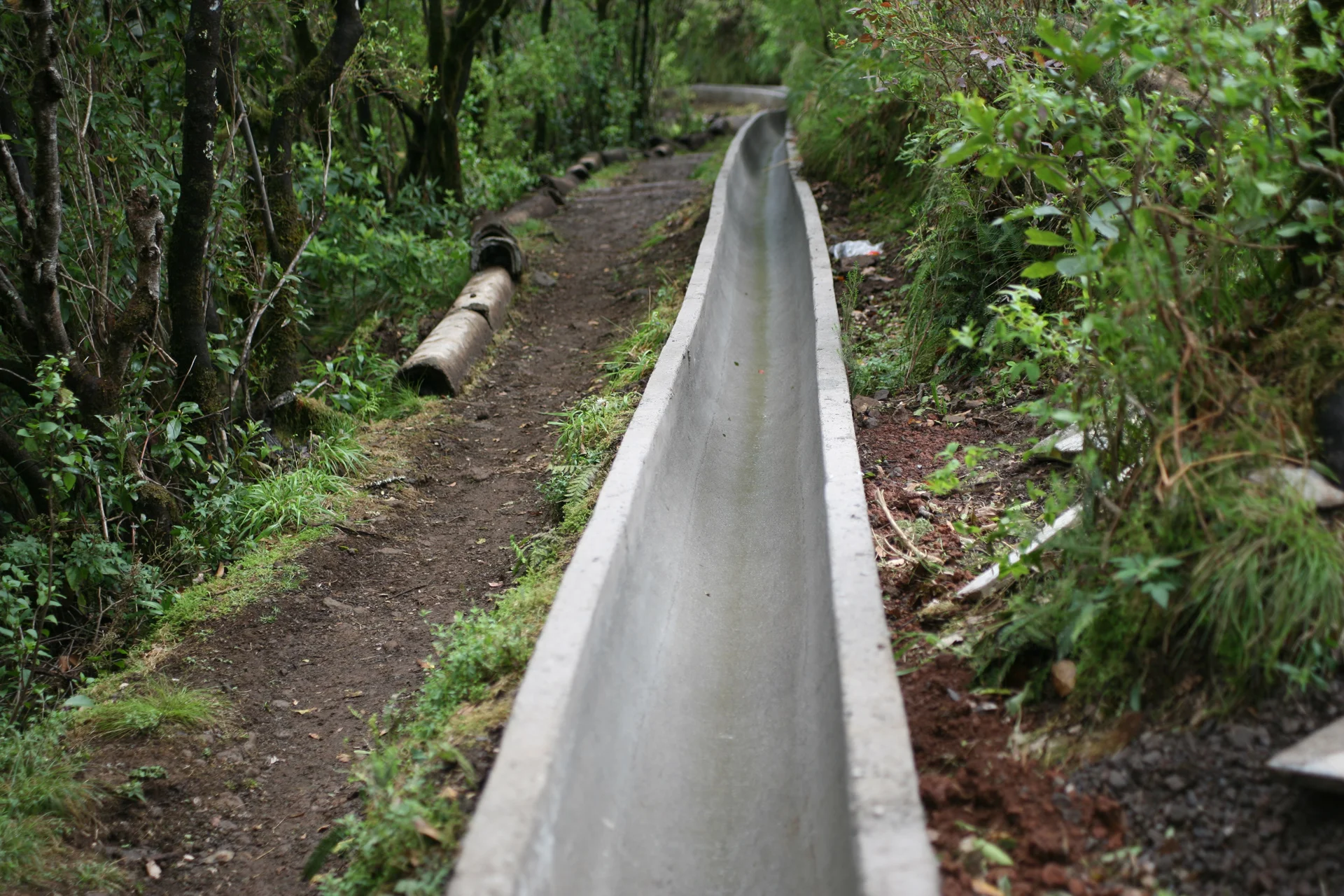

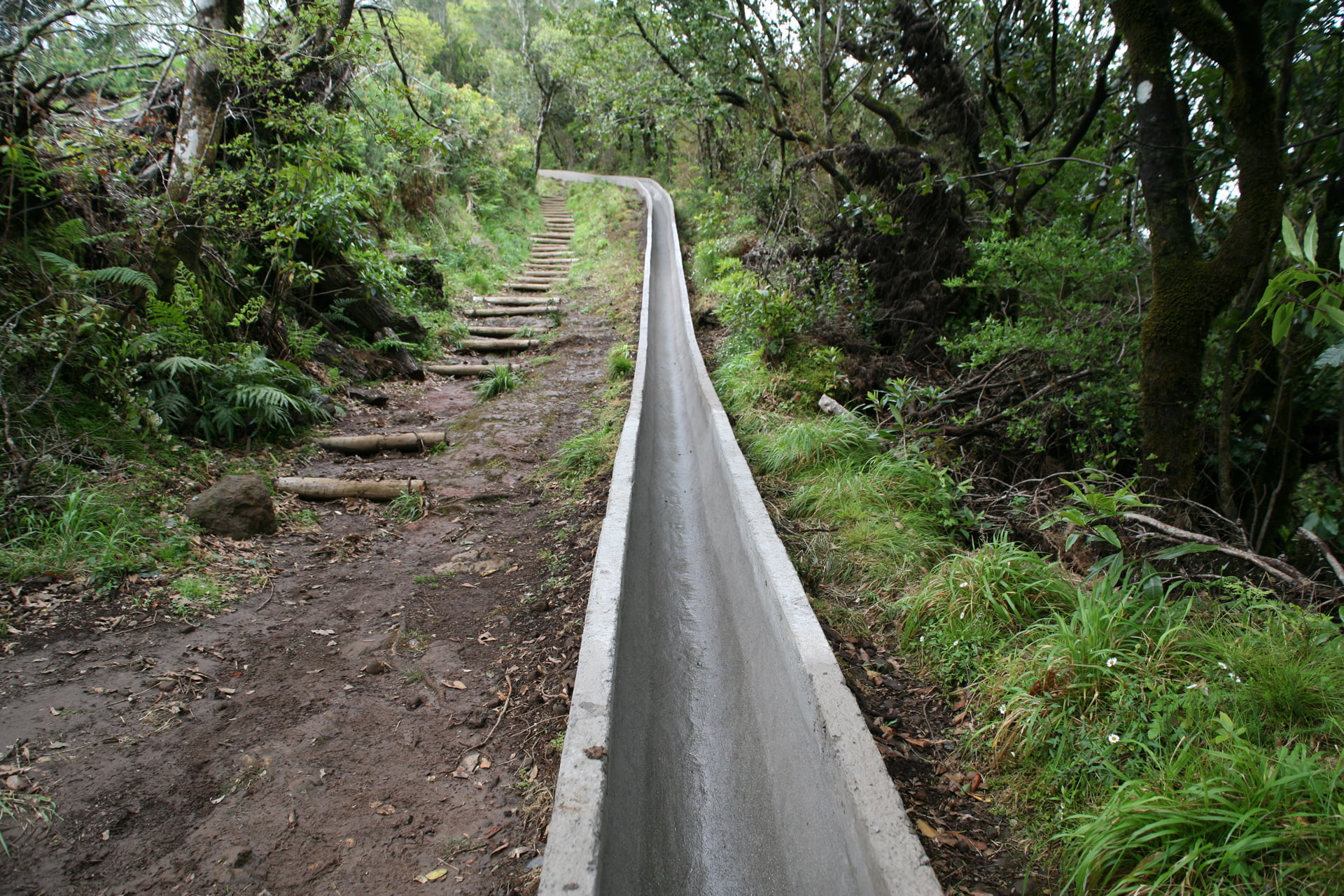

– Reabilitação do trecho de montante da Levada da Portela numa extensão de 260 m até à zona de derivação para a futura barragem.
